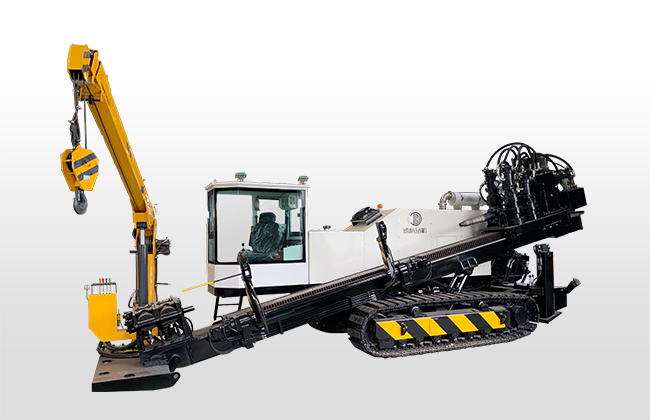

水平定向鉆機的結構

水平定向鉆機泵站主要由電動機、油泵、油箱、溢流閥、精濾油器、冷卻器及底座等部件組成。泵站是通過電動機驅動油泵轉動，將電能轉換成液壓能(壓力油)，再通過操縱臺上的操縱閥組，將壓力油分配到液壓執行機構，實現鉆機的各種功能。立柱框架主要由立柱、下連接梁、橫梁、上支撐座、吊梁、內注式單體液壓支柱等組成。立柱框架錨固在巷道或鉆場頂?shù)装逯g，起支撐和安裝機架及動力頭的作用。由于采用了內注式單體液壓支柱，提高了立柱框架的整體錨固力，增加了鉆機的穩定性。

水平定向鉆機多路換向閥組由3片閥片組成，分別控制馬達的旋轉、推進油缸的快速進退和正常進退、以及液壓夾持器。閥組內部帶有分流閥，將壓力油分為三路，一路通過旋轉閥片至液壓馬達；一路通過正常進退閥片至推進油缸；一路至液壓夾持器。節流閥（微調）可調節推進速度。快速進退閥片可將旋轉油路的大流量壓力油合并至推進油缸，實現快速進退。鉆頭為三翼硬質合金三級組合鉆頭，直徑分為φ65mm中心鉆頭，φ87mm二級鉆頭和φ115mm三級鉆頭，可組合使用，也可二級和中心鉆頭組合，亦可單獨使用φ65mm中心鉆頭。鉆桿直徑為φ42mm，長度為800mm。采用圓錐螺紋連接，具有強度高、拆裝容易、對中性好等優點。根據用戶需要亦可配置直徑φ50mm長度800mm的鉆桿。

動力頭主要由液壓馬達、減速箱、液壓卡盤、水辮等組成。其功能是將液壓能轉換成機械能，從而帶動鉆具旋轉切削煤、巖。水辮的作用是向鉆桿傳遞動力和通水（或壓風）以便排渣及冷卻鉆頭。機架主要由機架體、推進油缸、拖板、夾持器等組成。動力頭固定在拖板上，其功能是將液壓能轉換成油缸往復運動的機械能，帶動拖板上的動力頭可沿導軌作往復運動。夾持器為液壓型，用于裝卸鉆桿。

操縱臺主要由操縱臺架、多路換向閥組、節流閥（微調）、快速進退閥片、壓力表、膠管接頭等組成。操縱臺的作用是通過操作手把實現鉆機的各種動作，對鉆機實行集中控制。多路換向閥組由3片閥片組成，分別控制馬達的旋轉、推進油缸的快速進退和正常進退、以及液壓夾持器。
