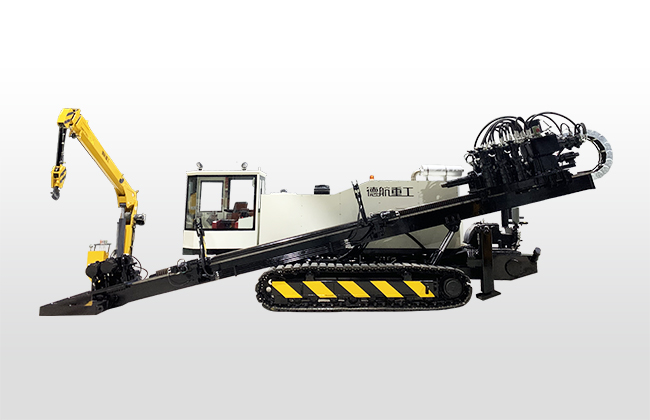

水平定向鉆機的工作原理—（1）

水平定向鉆進設備，在十幾年間也獲得了飛速發展，成為發達國家中新興的產業。在水平定向鉆機施工過程中，需要使用與鉆機功率相匹配的泥漿液攪拌裝置，對于鉆頭的鉆進和殼壁的支撐保護有著十分重要的作用。下面，小編帶您一起來了解一下水平定向鉆機的工作原理。

水平定向鉆機工作原理

1.1水平定向鉆機結構配套的新型泥漿攪拌裝置的結構

該新型攪拌裝置結構簡單，分為以下幾大系統;汽油機泵與攪拌罐間通過軟管連接系統，該系 統由汽油機泵、軟管、Y型過濾器、彎頭等組成，其特點為：汽油機泵不斷地將泥漿液通過Y型過濾器 不停地?cái)嚢?罐頂部噴管系統，該系統由內外絲接頭、噴管、圓柱連接體、彎頭、過濾罩、三通、管道內文丘里噴嘴、彎頭、墊圈、鎖緊螺母、塑料管、內襯噴嘴組成，內外絲接頭固定在噴管上，噴管固 定在三通上，彎頭、過濾罩固定在圓柱連接體上，圓柱連接體固定在三通上，內襯噴嘴固定在管道內文丘里噴嘴上，管道內文丘里噴嘴、彎頭固定在塑料管上，墊圈、鎖緊螺母固定在攪拌罐上等組成，固定在攪拌罐的上面，其特點為：一方面對攪拌罐內的混合液不斷攪拌，另一方面在系統循環的同時通過罐頂部噴管系統內的文丘里噴嘴而形成的負壓，經進料塑料軟管將膨潤土自動吸入攪拌罐內，可迅速完成攪拌罐內泥漿的配比要求;下部噴管系統，該系統由罐內文丘里噴嘴、加強筋、罐內噴嘴、內鎖緊螺母、軟墊圈、外鎖緊螺母、彎頭、水管、外墊圈組成，其特點為：罐內文丘里噴嘴焊在加強筋上，由大小頭、直圓管、管徑擴大管組成，罐內噴嘴一端焊在加強筋上，另一端固定在內鎖緊螺母 上，其頭端為大小頭，內鎖緊螺母、軟墊圈、外鎖緊螺母、外墊圈固定在攪拌罐上，水管固定在彎頭上，彎頭固定在外鎖緊螺母上。

1.2水平定向鉆機配套的新型泥漿攪拌裝置的結構的工作原理

先將水通過加水口注入罐內，汽油機泵將水從底部膠管吸入并打入進水膠管，經Y型過濾器過濾，分為兩路：一路經罐頂部噴管系統，從罐體頂部噴下;另一路經四通閥和膠管從底部噴管系統噴出，以此可大大地增加攪拌效率;同時罐頂部噴管系統利用系統內的文丘里噴嘴產生的負壓將膨潤土從塑料管內吸入并與水液 混合攪拌，混合液在罐體內不斷循環攪拌，從而達到配制泥漿液的目的。另外，水與膨潤土的配比可通過膨潤土的吸入量來控制。一般十分鐘左右即可完成液體的配制。
